محل منبع: | |
---|---|
نام تجاری: | GFUVE |
گواهی: | CE,ISO9001,UL |
شماره مدل: | |
مقدار حداقل تعداد سفارش: | 10رایانه های شخصی |
جزئیات بسته بندی: | |
شرایط پرداخت: | T/T، وسترن یونیون، پی پال |
قابلیت ارائه: |
نام محصول: | استاندارد: | ||
---|---|---|---|
: | : | ||
: | : | ||
محدوده فرکانس: | ابعاد: | ||
: | درجه حرارت: | ||
برجسته: | ترانسفورماتور جریان نوع نوع شیرینی,ترانسفورماتور جریان اصلی حلقه |

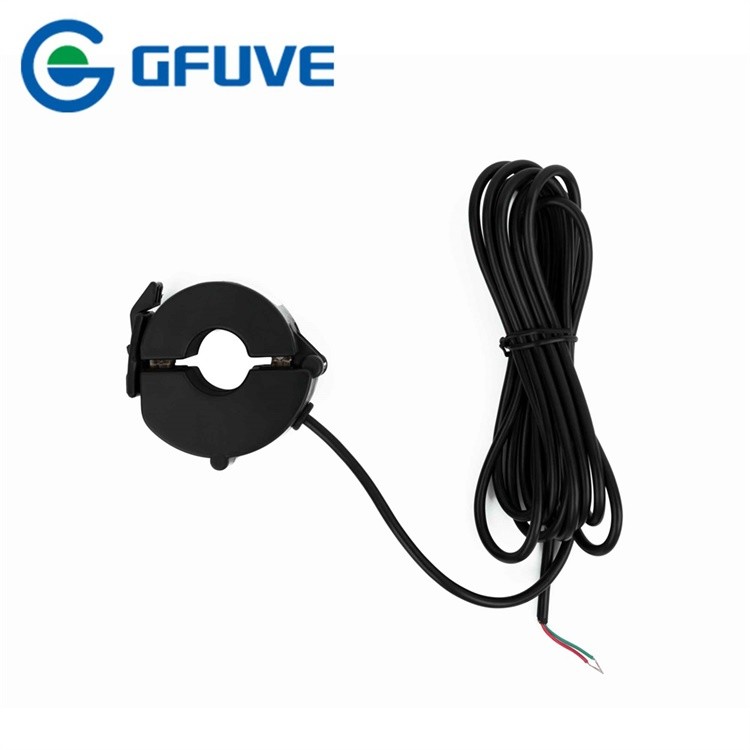

تعریف تست FU16 ترانسفورماتور جریان کم ولتاژ 75 کیلو ولت GFUVE
FU-16 series of split-core current transformer offers 333mV, 100mV-2V and 10mA-200mA at secondary from sensed primary current. سری FU-16 ترانسفورماتور جریان شکاف هسته ای 333mV ، 100mV-2V و 10mA-200mA را در حالت ثانویه از جریان اولیه حساس ارائه می دهد. Without using secondary CT inside of meter, users directly connect FU-16 series to meter for high accuracy metering application. بدون استفاده از CT ثانویه در داخل متر ، کاربران به طور مستقیم سری FU-16 را برای کاربرد اندازه گیری با دقت بالا به متر متصل می کنند. It enables one meter to be adopted for various current rating by only changing primary CT so it makes compact meter design and reduces developing cost. تنها با تغییر CT اولیه ، می توان یک متر را برای رتبه بندی مختلف فعلی اتخاذ کرد ، بنابراین طراحی متر جمع و جور می کند و هزینه توسعه را کاهش می دهد. Also, over-voltage protection circuit is included to offer safe, fast and cost effective installation. همچنین ، مدار حفاظت از ولتاژ بیش از حد گنجانده شده است تا نصب ایمن ، سریع و مقرون به صرفه را ارائه دهد.
پارامترهای فنی | |
---|---|
استانداردها | IEC / EN60044-1 & IEC61010-1 & IEC61869-2 & ANSI C57.13 |
نسبت | 1000: 1 یا 2000: 1 ، سفارشی |
جریان ورودی اسمی (جریان اصلی) | 20A / 30A / 40A / 50A / 60A / 80A / 100A / 150A / 200A |
مقاومت در برابر اضافه بار را تحمل کنید | 1.2 برابر جریان به طور مداوم رتبه بندی شده است |
دقت | 0.2٪ ، 0.5٪ ، 1٪ |
ولتاژ سیستم | 720V (0.72kV) |
سیگنال خروجی | 10mA-200mA AC اختیاری 333mV AC یا 100mV-2V اختیاری |
محدوده فرکانس | 40 هرتز - 500 هرتز |
قدرت دی الکتریک | 3KV 50Hz / 60Hz در 1 دقیقه |
خروجی | کابل استاندارد 2.5 متری |
سطح حفاظت | 3.0V0-P |
دسته نصب | CATⅡ یا CATⅢ 600VAC |
Max. حداکثر jaw opening باز شدن فک | 16 میلی متر |
پارامترهای مکانیکی | |
ابعاد (W × D × H) (میلی متر) | 38 میلی متر × 55 میلی متر × 18 میلی متر |
وزن (گرم) | 60 |
شرایط عملیاتی | |
دمای کارکرد | -25 درجه سانتیگراد تا + 55 ° C |
رطوبت نسبی | 85- 0٪ غیر چگالشی |
ارتفاع | <3500 متر |
وضعیت | هیچ گونه وجودی کاملاً آشفته ، فرسایش و radioactive gas in the air. گاز رادیواکتیو در هوا. Permission of long-term مجوز طولانی مدت عملیات تحت جریان نامی |
